Готовое, компактное, многофункциональное решение для Вашей квартиры.
Модуль водоснабжения «WaterFlatBox» создан специально для установки в квартиры, где имеется централизованное обеспечение жильцов холодной и горячей водой.
Ниже приведены некоторые главные функций, которые он выполняет:
- Защищает от протечек, в случае угрозы затопления, автоматически перекрывает воду и отправляет уведомление на телефон.
- Позволяет дистанционно снимать показания водосчетчиков.
- Фильтрует и очищает воду, делает ее пригодной и безопасной даже для питья.
- Обеспечивает бесперебойную подачу горячей воды.
- Предотвращает скачки давления при открытии крана, гасит гидроудары и компенсирует температурные расширения.
- Защищает от ошпаривания при использовании горячей воды.
- Позволяет управлять подачей воды ко всем потребителям из одного места.

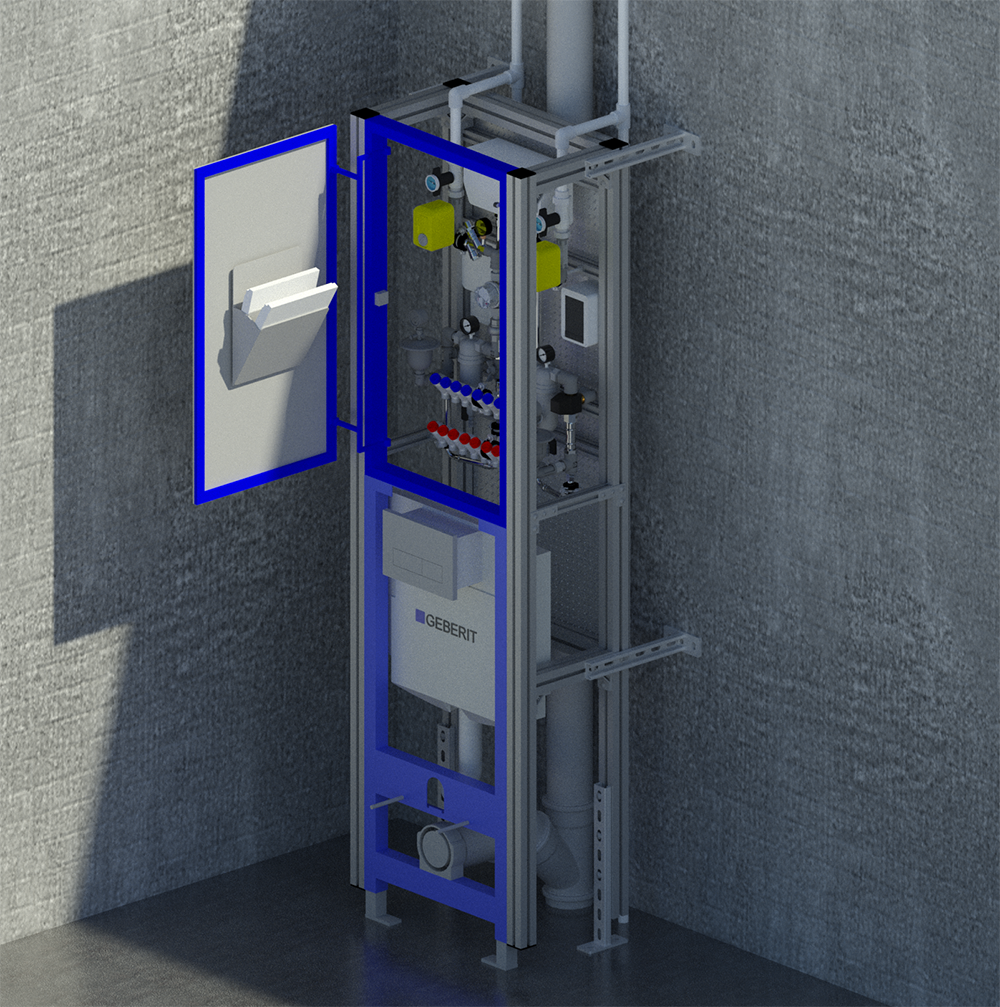

- Учитывая, что квартирные стояки обычно размещаются в санузлах, модуль спроектирован для размещения именно в этом месте. Конструкция укомплектована инсталляцией универсального типа под унитаз, которая и задает ширину изделия. Каркас модуля идеально подходит для осуществления скрытого монтажа.
Для того, чтобы удовлетворить большинство наших заказчиков, мы предлагаем возможность выбора некоторых элементов конструкции. Подробнее об этом можно узнать в размещенном на сайте конструкторе.
Комплектация
Проточный водонагреватель
Инсталяция под унитаз
Система защиты от протечек
Фильтр тонкой очистки
Импульсные водосчетчики
Термосмесительный клапан
Гасители гидроударов
Воздушная мембрана компенсирует температурное расширение жидкости, тем самым сохраняя постоянное давление в замкнутой системе трубопровода. Манометр показывает давление воздуха в камере, оно должно быть в установленных пределах.
Редукторы давления с фильтром и манометром
Коллекторы водоснабжения с запорными вентилями
Дренажные и шаровые краны. Обратные клапаны
Электрический щит
Люк скрытого монтажа

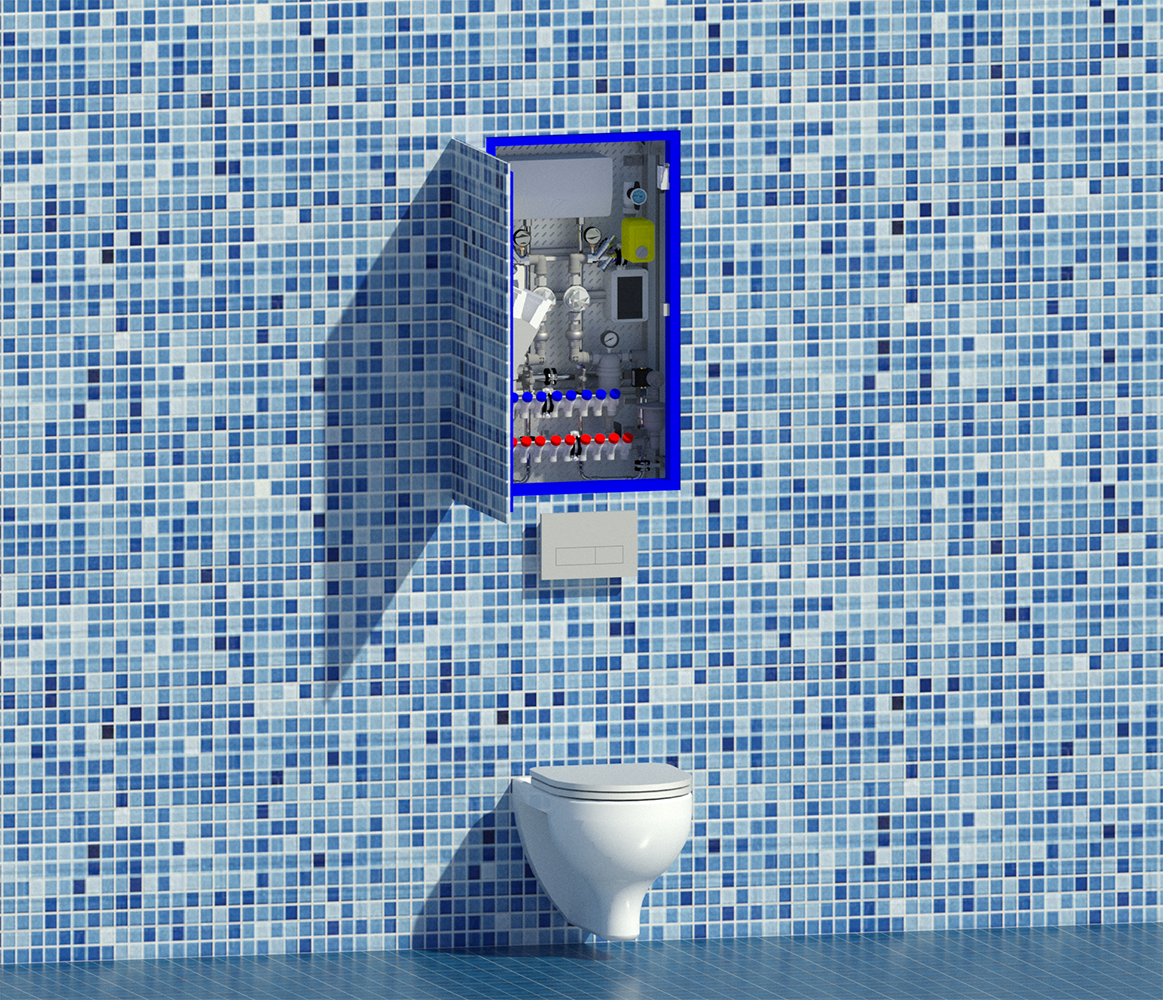

При открытии люка автоматически включается подсветка, выполненная из светодиодной ленты, закрепленной по периметру люка с внутренней стороны. Таким образом хорошо освещается внутреннее содержание модуля и свет не направлен в глаза под любым углом. Люк может открываться с любой стороны, по желанию заказчика.
Каркас из алюминиевого профиля
Каркас оснащен четырьмя регулируемыми опорами для крепления к полу и четырьмя регулируемыми консолями для крепления к стене. Диапазон регулировки каждой точки крепления составляет 20 см.
Задняя стенка обшита металлическим рифленым листом, благодаря чему можно не заботится о том, как будет выглядеть опорная стена.
Документация
| Высота, см | 203 (+ от 0 до 20 - регулируемый вынос креплений) |
| Ширина, см | 64 (+ по 5 с каждой стороны - точки креплений) |
| Глубина, см | 36 (+ от 0 до 20 - регулируемый вынос креплений) |
| Гарантия | 12 мес. |
Защита от протечек
Протечки и затопление в санузлах квартир – нередкое и весьма досадное явление. Тем не менее, обезопасить себя от подобных неприятностей достаточно просто. Достаточно лишь подключить систему защиты от протечек, что мы и реализовали в модуле водоснабжения.
Система не просто оповестит вас, в случае обнаружения протечки, но и автоматически перекроет подачу воды в жилище, не допустив печальных последствий. Это очень удобно, когда Вы находитесь в отъезде и квартира оставлена без присмотра. Кроме того, подачу воды можно по желанию остановить или возобновить удаленно через приложение в телефоне в любое время.
Благодаря дополнительному источнику бесперебойного питания, система продолжит работать в течение 12 часов даже при отсутствии электричества.
Защита от загрязнений
Зачастую фильтрация поступающей в квартиру воды ограничивается установкой косого фильтра перед счетчиком, этого требуют соответствующие нормы. Безусловно, он есть и в нашем изделии.
Однако, мы решили им не ограничиваться и установили дополнительно два фильтра тонкой очистки высокой производительности, не требующих замены картриджей. Такой фильтр в 500 раз эффективнее обычного «грязевика», т.к. его тонкость очистки составляет всего 1 микрон против 500 микрон у обычного фильтра.
Это продлевает срок эксплуатации всех элементов трубопровода, стиральной машины и других бытовых приборов, использующих воду. Из-за отсутствия съемных картриджей, эффективность очищения воды не падает со временем эксплуатации прибора. Для удаления накопившегося мусора достаточно просто повернуть вентиль, подсоединённый к системе водоотведения.
Настолько тонкая фильтрация обеспечивает 100% защиту от бактерий, благодаря чему вода из любого крана в доме становится пригодной и безопасной для питья. Кроме того, использование очищенной воды благоприятно скажется на Вашей коже и волосах и улучшит вкус приготовленной еды.
Защита от ожогов
По нормам, температура горячей воды, поступающей из центральной магистрали в квартиру, должна быть в пределах от 60° до 75° градусов. Это достаточно высокая температура, даже кратковременный контакт с настолько нагретой водой вызовет болевые ощущения и может повредить кожу.
Чтобы этого не происходило, мы установили термосмесительный клапан, позволяющий регулировать температуру подачи горячей воды в пределах от 35° до 60°. Настроенное значение температуры можно легко регулировать в процессе эксплуатации оборудования.
Клапан также выполняет функцию защиты от ожогов, которая заключается в автоматическом прекращении подачи горячей воды при прекращении подачи холодной воды.
Для комфортного обслуживания и эксплуатации системы водоснабжения мы предусмотрели ряд дополнительных мер и особенностей конструкции.

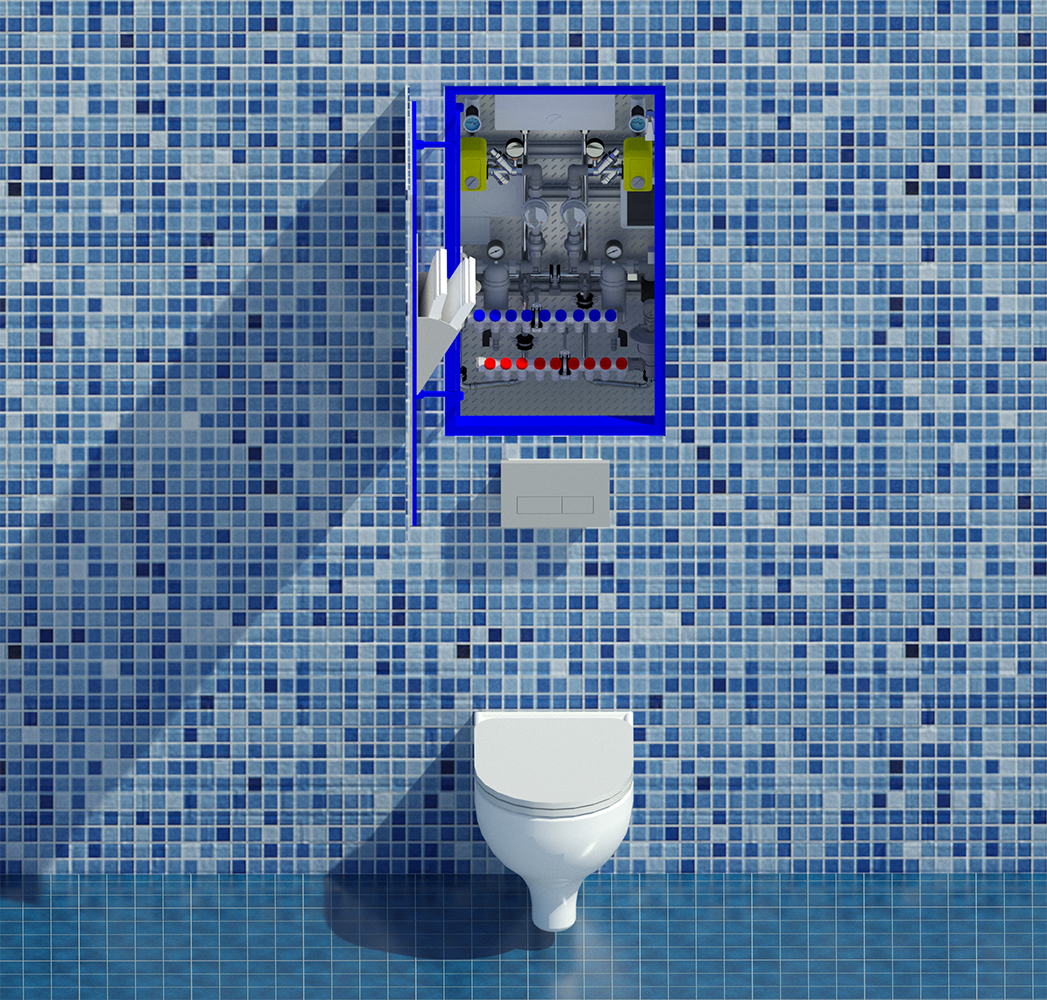

Люк подобран оптимальной ширины и высоты для того, чтобы в его проеме разместились все элементы системы, каждый из которых можно отрегулировать, обслужить, заменить или демонтировать при необходимости. По внутреннему периметру люка проложена светодиодная лента, которая автоматически включается при его открытии.
Все электрическое оборудование запитано от автоматов, расположенных внутри пыле- и влагозащищенного электрощита. При необходимости их легко обесточить или наоборот, включить, изменив положение соответствующего автомата.
Водосчетчики применяются с импульсным выходом. В модуле управления добавлен специальный блок расширения для обработки поступающих с них сигналов. Информация о показателях расхода холодной и горячей воды может отслеживаться через мобильный телефон в любое время, нет нужды даже открывать люк.
Коллекторы холодного и горячего водоснабжения имеют запорные вентили на каждом выходе. Это означает, что можно перекрыть подачу жидкости к конкретному сантехническому прибору (например, для его ремонта) и продолжать пользоваться всеми остальными. Цветовая схема и наклейки с картинками делают интуитивно понятным управление системой водоснабжения всей квартиры.
Модуль водоснабжения собирается квалифицированными монтажниками по многократно отработанной и всесторонне оптимизированной схеме. На разработку оптимальной конструкции были затрачены сотни часов рабочего времени инженеров-проектировщиков. Оборудование и материалы подобраны исходя из оптимального соотношения цены/качества. Прессовые соединения фитингов из нержавеющей стали отличаются прочностью и долговечностью.
Для того, чтобы наши заказчики никогда не испытывали нехватки горячей воды, мы добавили в конструкцию резервный проточный водонагреватель. В него встроены два электрических ТЭНа на 2,5 и на 3,5 кВт, которые могут работать вместе или по отдельности. Суммарно доступно три режима работы, выбор между ними делается исходя из потребности в горячей воде и допустимой нагрузки на электрическую сеть.
Габариты изделия подобраны с расчетом на установку в самом компактном (насколько это возможно по строительным нормам) помещении санузла. Его ширина обусловлена стандартным размером инсталляции, с учетом каркаса она составляет 64см. Высота модуля 203см, в то время как минимальная высота санузла в квартирах составляет 250см. Глубина изделия составляет 36см.
Общий вес конструкции позволяет спокойно перемещать ее силами двух рабочих среднего телосложения. При отсутствии осложнений на объекте, монтаж всей установки с момента доставки до запуска составит несколько часов.
Перед отправкой на объект, собранную конструкцию наполняют водой, создавая определенное давление. Так мы будем уверены, что по прибытию на место котельная герметична и готова к установке. Оборудование и элементы системы надежно прикреплены к каркасу из алюминиевого профиля. Таким образом, изделие может транспортироваться даже в отдаленные регионы России.

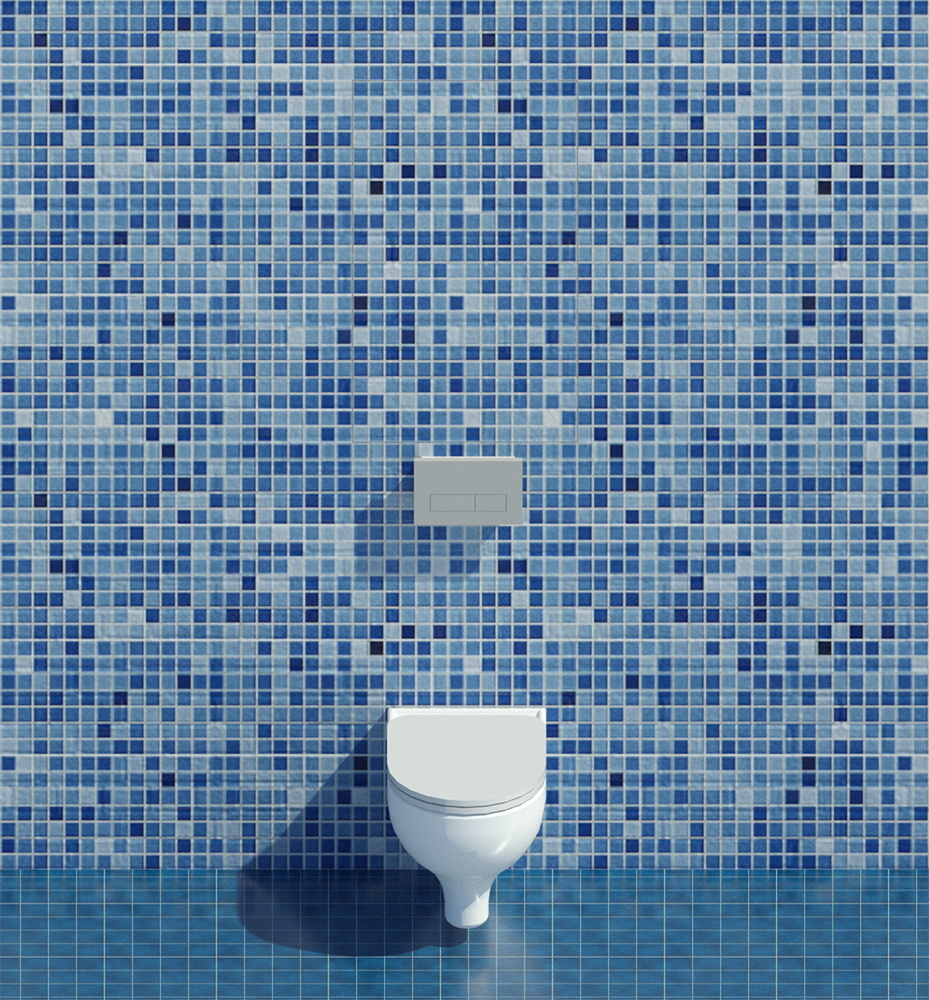

Модуль предназначен для осуществления скрытого монтажа. После завершения всех ремонтных работ, должна остаться видна только кнопка смыва унитаза, поэтому мы предлагаем выбор дизайна и цвета этого элемента конструкции.
Внутренняя часть конструкции выполнена максимально эстетично. Подсветка подчеркнет практически идеальную симметрию и технологичный внешний вид изделия.
Задняя стенка из рифленого металлического листа закроет неприглядный вид стены, оставшейся без отделки.
Компания предоставляет гарантию сроком на 12 месяцев на предлагаемое изделие. При этом, гарантии от производителей сложного оборудования (таких как водонагреватель, модуль управления и др.) продолжают действовать до истечения их срока. При сборке мы строго учитываем требования производителей к монтажу оборудования, чтобы не нарушать их условия гарантийного обслуживания.
Также вы можете обратиться в нашу компанию для получения техподдержки по любым вопросам, касающимся приобретения, доставки, проведения монтажных работ или техобслуживания модуля водоснабжения.
В комплекте с тепловым модулем предоставляется подробное руководство по эксплуатации. В нем содержатся инструкции для различных ситуаций, ответы на частые вопросы и советы по использованию оборудования.
